| 是否进口：否 | 产地：济宁 | 加工定制：是 |
| 品牌：煤矿 | 型号：KXH127/36/18/12 KXB127/36 | 订货号：MK01 |
| 货号：MK01 | 材质：不锈钢 | 尺寸：见说明 |
| 重量：15kg | 适用范围：煤矿平巷斜巷弯道口报警语音提示工作 | 是否跨境货源：否 |
| KXH127语音报警装置：430元 | 发货：物流 |

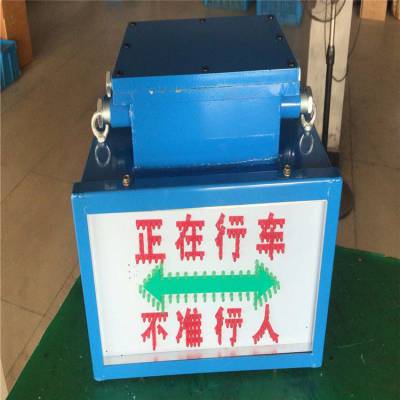

平巷声光语音报警装置 KXH127组合信号器 组合声光信号装置低价批发主要用于煤矿井下含有煤尘及爆炸性气体的工作场所。电源电压为 127V ，通过电源连线实现载波对讲通讯。由矿用防潮扬声器和高亮发光二极管实现声光信号。
该产品集打点按钮、防爆灯、防爆电铃、三通接线盒为一体，隔爆接线腔内设打点按钮，并有三个出线口，取代了打点按钮和三通接线盒，用高亮发光二极管和矿用防潮扬声器取代了防爆灯和隔爆电铃。
二、正常工作条件
a 、防爆型式：矿用隔爆兼本安型，防爆标志： Exd[ib]I ；
b 、大气压力： 80kPa ～ 106kPa ；
c 、周围介质温度不高于+40℃ ，不低于 0℃ ；
d 、周围空气相对湿度不大于 95% （+25℃ ）；
e 、可用于有甲烷或煤尘爆炸危险的矿井中；
f 、在无***摇动和冲击振动的地方；
g 、在无足以腐蚀金属和破坏绝缘的气体和蒸气的环境中；
h 、在无滴水及液体浸入的地方；
i 、电网电压允许波动范围： -25% ～ +10% ；
j 、额定工作电压 AC127V ；
k 、本安参数： U0:DC11.2V ， I0:297mA 。
l 、外形尺寸： 155mm × 228mm × 75mm
m 、重 量： 5kg
平巷声光语音报警装置特点：
1 、该产品接线简单，易维护，使用方便；
2 、通讯采取调频动力载波，抗干扰能力强，传输距离远，通讯效果好，
产品机芯采用环氧封装，防潮防振使用寿命长。
3 、信号发送：按下本台的打点发送按钮，可向本台和联机的各台发出音频联络信号（打点）。
4 、信号接收：联机各台可通过电源线载波接受任一台发送的信号，通过扬声器发出＞ 85dB 声响信号，并通过发光二极管发出在 30 米 以内可见的光信号。
5 、单工对讲：本装置在不改变现有煤矿隔爆型信号装置和电源接线方式的情况下，各台通过电源线载波实现单工对讲通讯功能。
五、KXH127组合信号器主要技术参数
联机台数 电源电压 工作电流 联络距离 ( 十台 ) 分布电容 重量
分布电感
≤ 1mH/km
≤ 10 台 127V 200mA ≤ 2000 米 ≤ 0.1 μ F/km ＜ 10kg
≤ 1mH/km
A 、发送声光信号功能
如图所示， A# 、 B# 为电源接线柱， C# 为信号联络接线柱。按下打点按钮，所有联机各台 C# 与 B# 接线柱通过光耦构成电源回路。集成块 IC1 得电工作，发出声音信号送给扬声器并使 LED 点亮，并通过电源线发送 200kHz 载波声光信号。
B 、受话功能：
受话集成块 IC3 的电源通过变压器 B1 获得，在没有按下通话按钮时，受话集成块 IC3 有电，其它台发送的声光信号经电源载波，通过变压器 B2 的线圈 L 和 L3 耦合， L3 感应到的音频信号，经 IC 放大后送给扬声器 Y 实现受话功能。
C 、单工通讯功能：
按下通话按钮， IC2 得电，声音经话筒 MC 送入 IC2 。放大后的音频信号，通过变压器 B2 的 L2 和 L1 耦合， L1 线圈感应到的音频信号，通过电源线载波，发送到其它各台，实现单工通讯功能。
七、 组合声光信号装置安装：
1 、安装：
a 、打开隔爆腔前盖，按下图接线接线柱 A# 、 B# 接电源 127V （或 36V ）经熔断器介入本产品。 C# 接其它台 C# ，芯线接地。
b 、系统接入电源后即可使用（使用 4X1.5 平方根橡套电缆）。
c 、如果接线不对时，会发出噪音或打点声，此时只需将其中一台 A# 、 B# 接线对调即可。
2 、使用：
a 、送信号（打点）：按下信号按钮，本台及联机的各台同时发出声光信号。
b 、通话：按下通话按钮，对着话筒发送语言，其它各受话方可听到本台发送的声音。松开通话按钮，可接受其它各台发送来的声音。
